GDS应力路径三轴试验系统 (GDSTTS) 是完全自动的高级三轴试验系统，接纳Bishop & Wesley应力路径测试系统，是性价比高的研究型静三轴和应力路径三轴试验系统，凭证设置差别的压力/体积控制器，该静三轴仪又分为STDTTS，ADVTTS和HPTTS三款差别的型号。

该全自动三轴仪英国GDS公司经典的静三轴试验系统，是现在在全球销量较多的一套GDS静三轴仪。标准应力路径三轴仪的特点是通过压力室的底座的液压控制锤直接激励爆发的的轴向应力，完成应力路径试验。

GDSTTS可用来举行高级土工试验，例如应力路径、低频循环和K0试验等，这些试验都在PC机控制下自动举行。事实上，配合功效强盛的GDSLAB软件，险些任何用户自界说的试验都可以完成。由于GDS压力控制器和三轴压力室的参数规模普遍，每套应力路径三轴试验系统都可以准确地凭证用户的要求和预算来设置。

基本构架：

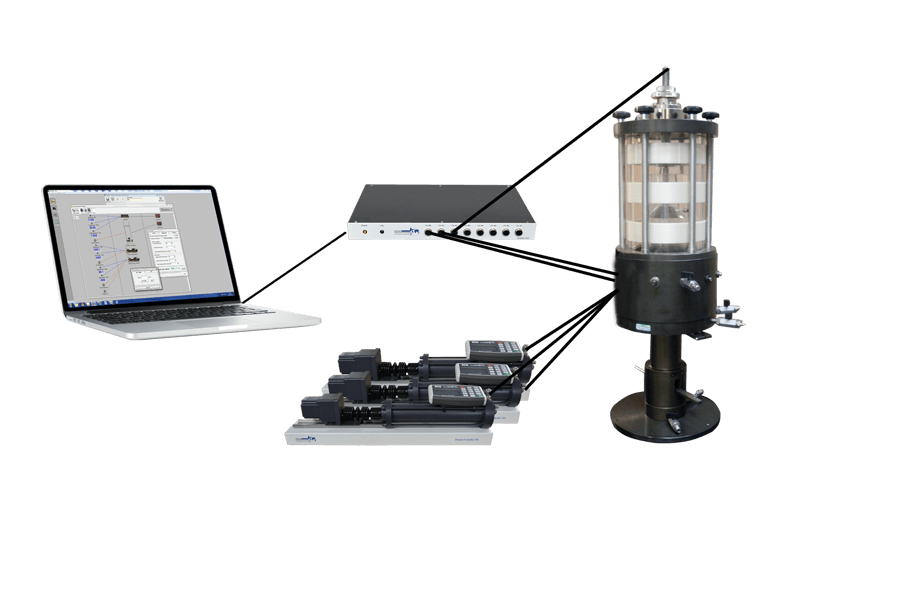

标准应力路径三轴仪的整个系统是基于经典的Bishop & Wesley应力路径三轴压力室和GDS压力/体积控制器组成。三个压力控制器毗连电脑和试验压力室如下：

● 一个用于轴向应力和轴向位移控制

● 一个用于围压控制

● 一个用于设置反压和丈量体积转变

应力路径三轴试验系统型号：

GDSTTS凭证所选压力体积控制器差别可分为STDTTS，ADVTTS和HPTTS三款差别的型号，可以选择现实使用的硬件来顺应详细的试验和预算需求。

● 荷载规模：7kN和25kN

● 围压或反压规模：500kPa 、4000kPa、1000kPa、8000kPa、2000kPa、10MPa、3000kPa

● 三轴压力室：从：2000kPa到 10MPa
；尺寸：38mm到 100mm。

通例的应力路径静三轴仪型号如下：

● 基于3个3MPa标准压力/体积控制器（STDDPC）

● 基于3个2MPa高级压力/体积控制器（ADVDPC）

● 基于3个高压力控制器的高压力应力路径三轴试验系统(HPTTS)。

特殊，关于在研究情形中可以完成的高质量试验，ADVTTS系统的所有部件都是为了抵达较好的区分率和精度。STDTTS系统是ADVTTS系统的经济型设置版本。

STDTTS标准应力路径三轴仪设置：

（1）压力室
可供选择的压力室包括Bishop & Wesley应力路径三轴压力室、低压标准三轴压力室及不锈钢高压压力室等。

（2）压力体积控制器
GDS压力体积控制器是GDS自主研发产品，也是天下上较量先进的产品，能够包管整个试验历程中压力恒定。该控制器的原理如下：



（3）试样底座和试样帽
一整套试样底座和顶帽用于装置在100mm三轴压力室内，可用于种种排水和不排水实验，试样尺寸为50mm和70mm

（4）制样工具包

（5）8通道GDS数据收罗系统

（6）孔压传感器

（7）GDSLAB控制和数据收罗软件

通过硬件和软件升级，应力路径三轴试验系统还可以完成局部应变丈量、非饱和土试验 及弯曲元试验。

标准应力路径静三轴仪的详细设置请下载附件的产品资料

应力路径三轴试验系统优势：

● ADVTTS保存了行业规模内普遍使用的研究型试验的应力路径系统的所有优点

● STDTTS 可提供了经济的可选性，包括所有 ADVTTS系统的特征

● 基于原先的Bishop 和 Wesley 原理新刷新的GDS设计的三轴压力室

● 所有系统中体积转变丈量的区分率 = 0.5 或 1mm3 (见第 1页的说明书)

● 无邪性高（差别试样尺寸，荷载，压力等），确保系统适合试验要求和预算要求

● 可以在未来无限制的升级，包括传感器，软件？，弯曲元试验，非饱和土试验等。

● GDS全球规模手艺支持



GDS 10MPa Bishop & Wesley 型压力室

STDTTS应力路径三轴试验系统手艺参数：

● 压力丈量精度 = <0.1% 的满量程 (ADVTTS) 或 <0.15% 的满量程 (STDTTS)

● 压力丈量的区分率 = 0.5kPa (ADVTTS) 或者 1kPa (STDTTS). 关于 >8MPa 的情形，见各自的参数。

● 体积丈量的精度 = <0.1% 的丈量值 (ADVTTS) 或者 <0.25% 的丈量值 (STDTTS)

● 体积丈量的区分率 = 0.5mm3 (ADVTTS) 或者 1mm3 (STDTTS 和 ADVTTS > 8MPa)

● 传感器区分率 = 16bit

● 盘算机-试验的自动控制 - 不但仅是数据收罗

● 适用于试验控制和试验后处置惩罚的 MS Windows? 软件 (GDSLAB)

● 软件完全可以扩展，任何时间都允许附加试验或加入硬件

STDTTS标准应力路径三轴仪价钱：

静三轴系统STDTTS是英国 GDS生产的经典的静三轴仪试验系统，是一套全自动三轴试验系统，价钱要比GDSTAS 自动三轴试验系统 高一些。差别设置的标准应力路径三轴仪价钱是纷歧样的，详细报价请咨询菠菜担保网各地服务处。

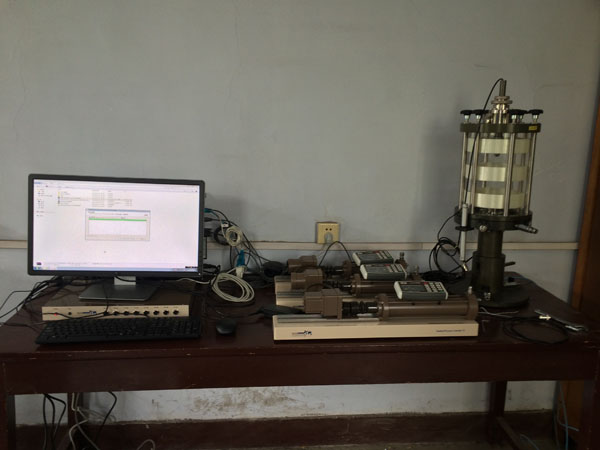

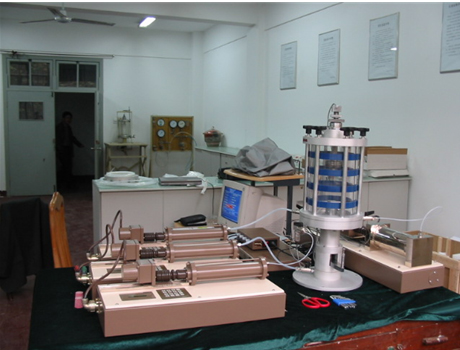

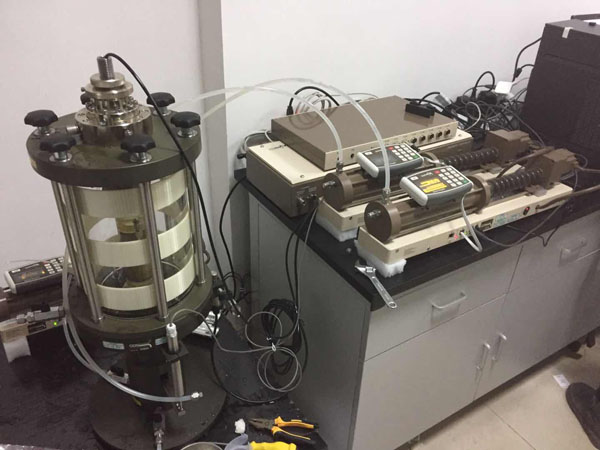

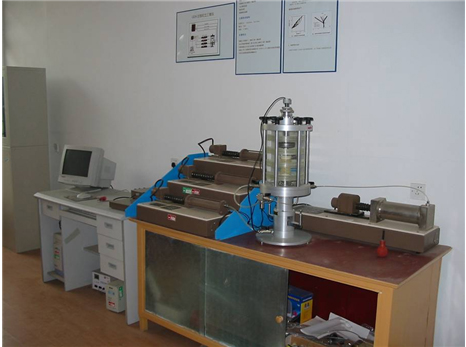

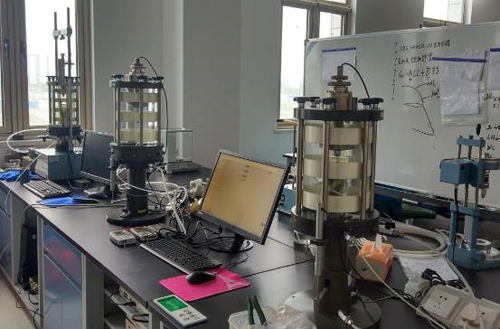

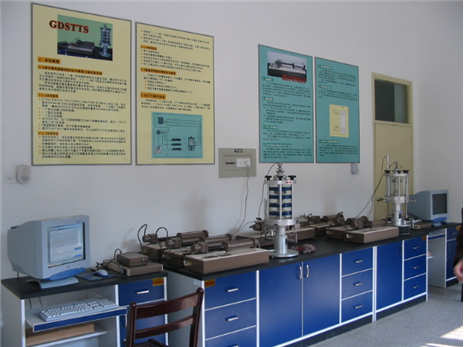

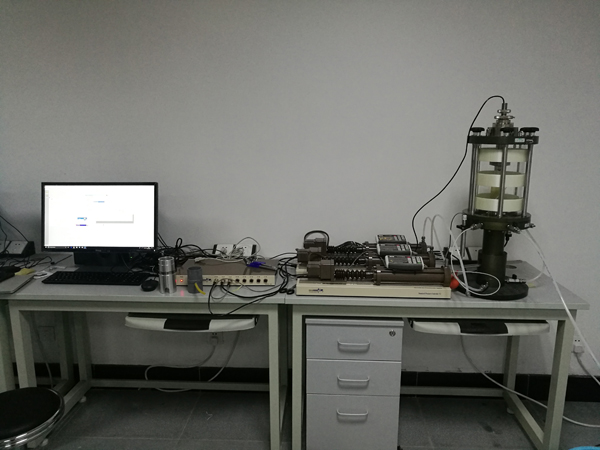

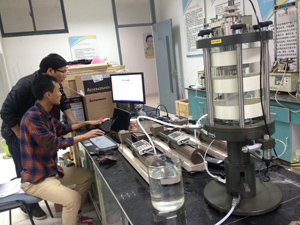

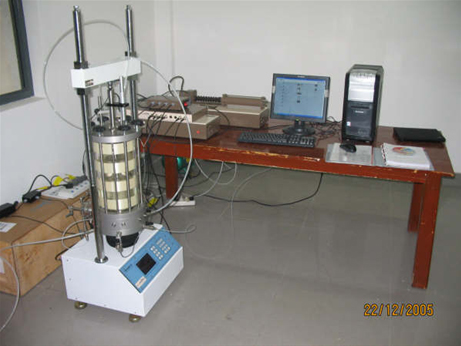

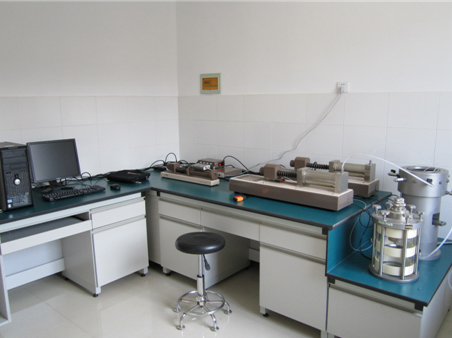

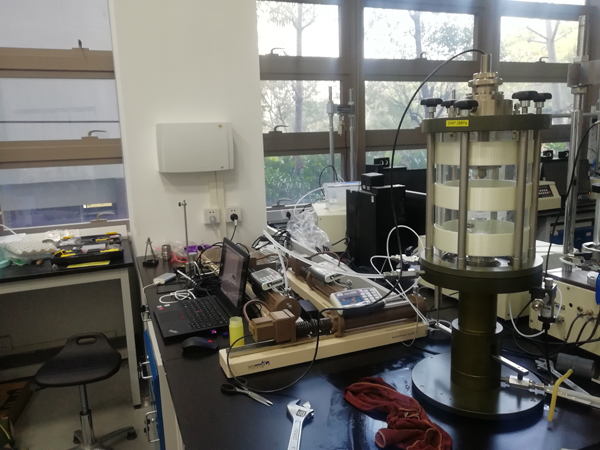

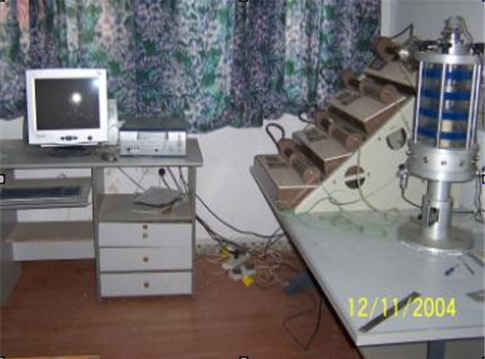

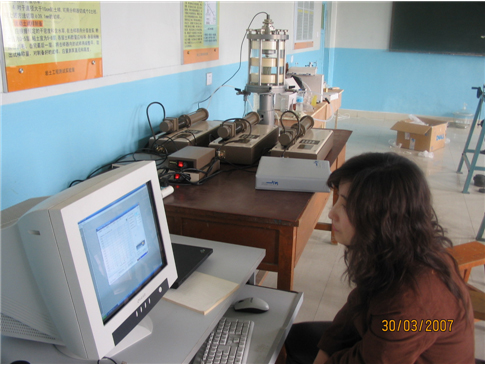

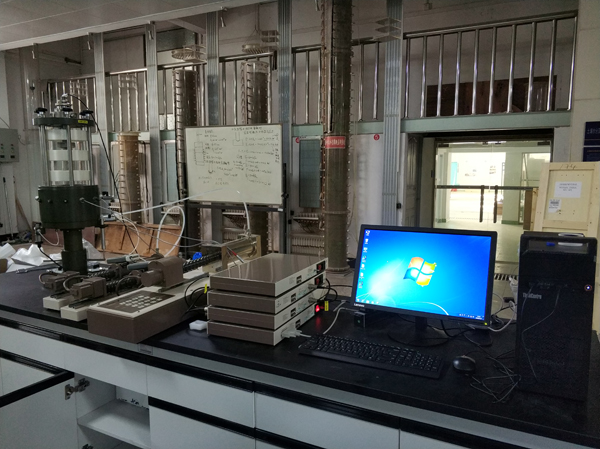

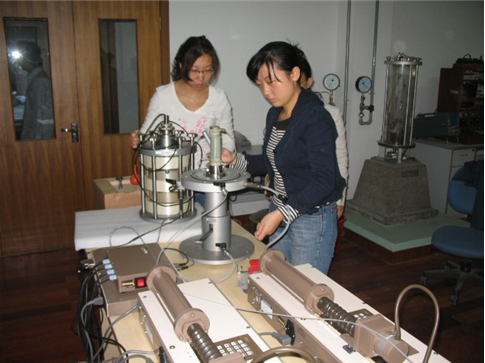

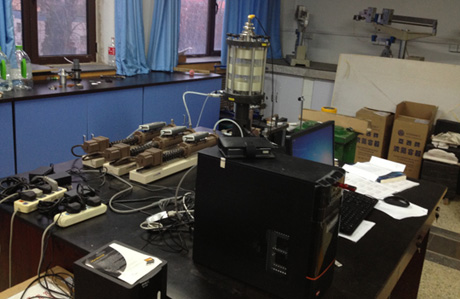

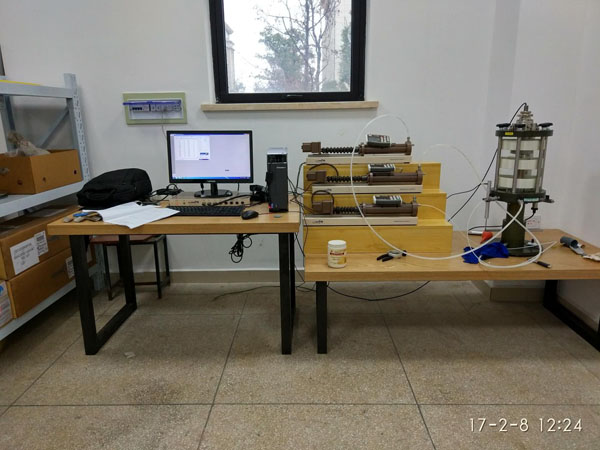

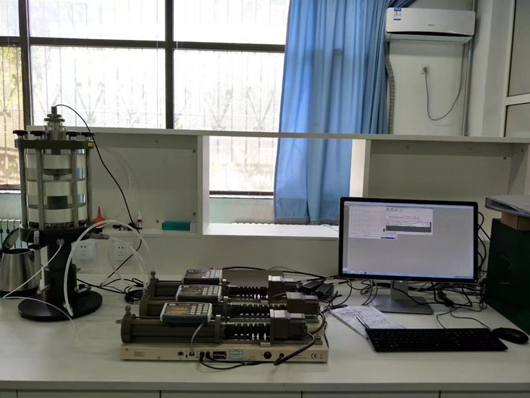

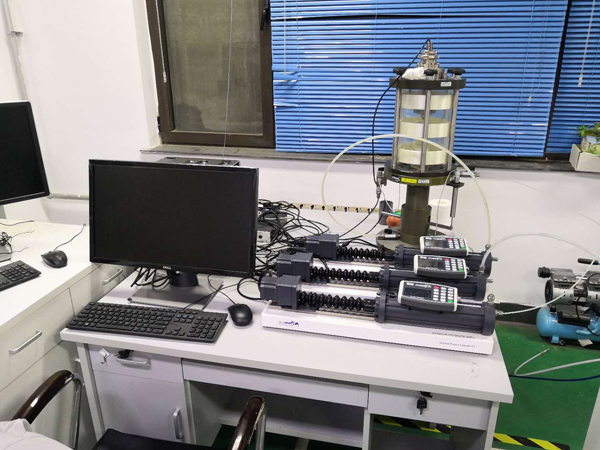

GDS应力路径三轴仪用户：

北京航天航空大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

长春工程学院 STDTTS标准应力路径三轴仪

长沙理工大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

成都理工大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

大连理工大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

东南大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

河海大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

湖南大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

解放军后勤工程学院 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

南京工业大学 STDTTS标准应力路径三轴仪

南京林业大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

青岛理工大学 STDTTS标准应力路径三轴仪

三峡大学 STDTTS标准应力路径三轴仪

三峡大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

深圳大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

同济大学 STDTTS标准应力路径三轴仪

同济大学 STDTTS标准应力路径三轴仪

扬州大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

浙江大学 STDTTS标准应力路径三轴仪

浙江大学 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

浙江水利河口研究院 ADVTTS高级应力路径三轴仪

中科院北京地质所

中科院寒旱所 STDTTS标准应力路径三轴仪+UNSAT非饱和土三轴仪

中科院武汉岩土所

福州大学土木学院 应力路径三轴仪 2013

国家海洋局第二海洋研究所 应力路径三轴仪+RCA共振柱2012.10

中国石油大学 应力路径三轴仪+固结仪 2013

南京大学 STDTTS标准应力路径三轴仪 2012

””

中国石油大学北京 GDSTTS

福建工程学院 STDTTS应力路径三轴仪

河海大学 STDTTS应力路径三轴仪

中原工学院 STDTTS

河北工业大学 STDTTS 2017

中海油服 STDTTS 3套系统 2017

河北农业大学 STDTTS

华中科技大学 STDTTS 2017

南京工业大学 STDTTS  2017

青岛海检STDTTS

武汉大学 STDTTS 2018

淮阴工学院STDTTS BES HALL

哈尔滨工业大学 STDTTS

GDS应力路径三轴仪论文参考目录：

STDTTS应力路径三轴试验系统是一款高性价比的静三轴试验系统，是一套优质的室内岩土试验室用土动力性子研究试验仪器。GDS高级土工试验仪器由菠菜担保网独家署理，接待垂询。
