弯曲元测试系统，用于丈量土体的最大剪切模量(Gmax)。

弯曲元系统可以通过丈量土体的最大剪切模量(Gmax)来评估其刚度—通常使用的剪应变水平可达0.001% —Gmax 在小应变换态剖析中是一个要害参数，用于地动、爆炸或机械和交通振动时代展望土体或土体结构的相互作用。

弯曲元件直接毗连到紧凑和易于装置的智能单位中，包括一个信号爆发器和示波器，然后毗连到一台装有弯曲元软件的电脑上。

弯曲元系统优势：

高性能

确定S波和 P 波波速，进而获取更多试样参数。高速数据收罗仪，可达15兆点/s（MHz）采样速率，提供了确定波速所需的采样率。

用户友好的图形界面(GUI)

弯曲元软件很是直观，能够快速自动举行弯曲元测试，通过一系列算法（时差法、相互关及相位角）来估算波速。这有助于诠释剪切波的撒播，由于现在还没有统一的标准。

紧凑，易于装置

这个一体化的系统使得弯曲元试验越发可靠且易于操作，它包括了所有须要的组件，如波形爆发器、示波器、电脑软件、弯曲元吸收器和发射器。

通用

该系统可以增添到三轴压力室中(升级到合适的底座、顶帽和透水石); 也可以作为单独系统使用；也可以用于其他供应商的装备上。

稳固的设计

插入到土样中的弯曲元件的长度经由优化，以阻止影响元件传输或吸收的能量。这也提高了抗破损性能，延伸使用周期。试样制备也很是容易，尤其关于刚度较大的土样，只需预留一个小凹槽就可以了。

多功效 P + S 波测试系统：

标准设置可以用于三轴系统，如下：

小巧利便的信号处置惩罚控制单位

包括一个信号爆发器和吸收器用于丈量P波和S波波速，通过局域网与电脑毗连（电脑不包括在内）。

可凭证用户要求设置特另外弯曲元。

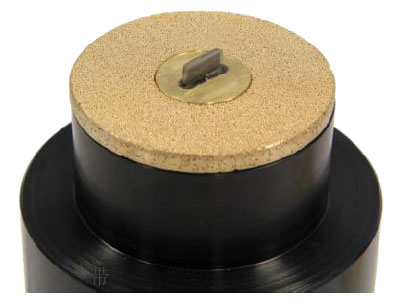

烧结透水石的弯曲元

封装的弯曲元

装置有插入物。用于已有的系统。

封装好的弯曲元探头

自力的设置

设置合适的装置系统，用于在不施加围压和轴向荷载情形下举行试验。

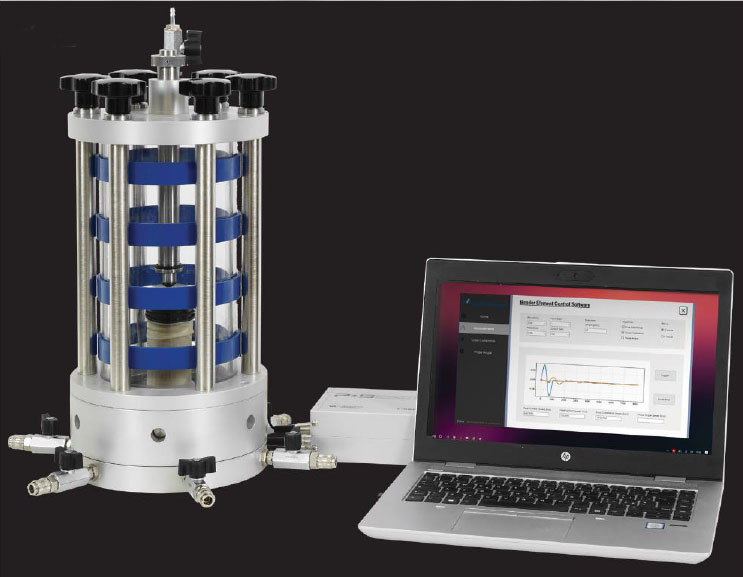

三轴配件

与三轴压力室一起使用，用于压缩或压缩   /拉伸试验。包括带弯曲元的底座、顶帽和一对烧结透水石。

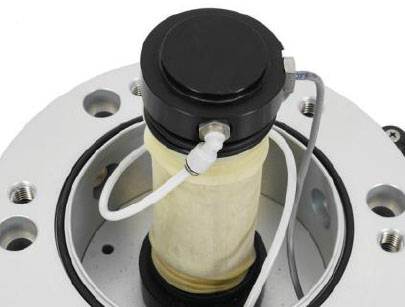

装有土样的弯曲元底座和顶帽

弯曲元系统手艺参数：

最大事情压力: 3500 kPa

数据收罗速率: 可达15 兆点 /秒

数据收罗增益规模: x5 到 x1000

数据收罗区分率(bits):10

多频测试:可达100kHz

多个波形可用: (正弦波、半正矢波形、morlet小波)

适合试样直径从50mm到150mm (仅标准可选)

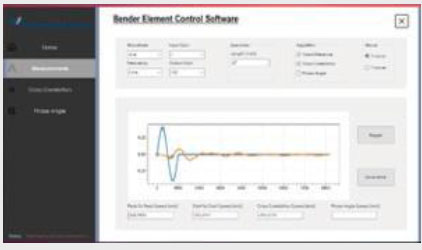

弯曲元软件：

凭证该领域的相关文献和研究，种种算法可以用来诠释波形信号：

相互关

相互关算法是基于每个信号的位移，来丈量两个信号之间的相似性Ｏ嗷ス氐钠涤蚱饰鐾üぜ品⑸浜臀招藕诺难映倮磁趟悴ㄋ俸虶max。

相位角

相位角算法将试样作为一个滤波器，将吸收信号作为发射信号的滤波版本。使用相位脉冲的导数来估算信号的分组延迟，进而盘算波速和Gmax。

相位角

相位角算法将试样作为一个滤波器，将吸收信号作为发射信号的滤波版本。使用相位脉冲的导数来估算信号的分组延迟，进而盘算波速和Gmax。
