SH-70岩石贯入仪

1. 综合概述

岩石贯入仪用于丈量软岩的贯入比(NP值)
，以土木匠程协会对出台的贯入测试要领“软岩的检查和测试指南”(1980年1月)为依据。

贯入比 (单位kgf/mm的NP值)和单轴抗压强度的相关图在手柄上显示,适用于连忙确定软岩石或稳固固结土的单轴抗压强度而无需采样
，因此,此产品利便于现场原位测试。

2. 规格说明

贯入阻力：10-100N
，10N刻度

贯入针：凭证土木匠程学会的指南制订

贯入值：10mm（通过夹头显示）

力和重量：最大直径40mm *总长285mm
，约700g

配件：手提箱

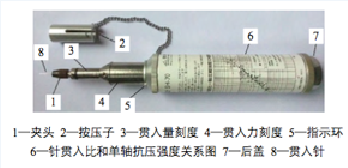

3. 产品示意图

4. 操作办法

4.1换针操作

通过夹头①上的槽口
，从贯入力刻度部件④上将针取下。

将按压子②按逆时针转动并松开
，插入贯入针
，然后顺时针转动后使其牢靠。

通过夹头上的槽口
，将针插入贯入力刻度部件④。

4.2   零点调理

调解贯入针
，使其最后设置在夹头的端面
，贯入力刻度显示“0”

指示环是分体式
，通过用手指滑动来调解
，使之与手柄的下端接触。

4.3   将夹头与丈量点设置为直角
，然后举行贯入试验

a 当贯入针⑧贯入至10mm的深度时
，缓慢抽出
，然后从贯入力刻度部件④上的指示环⑤的位置读取贯入力
，然后纪录贯入力及贯入量
，例如
，10mm-50N

b 若是岩石是坚硬的
，在贯入针⑧贯入10mm之前贯入力就已经抵达100N的话
，缓慢地撤回针
，从贯入力刻度部件④上的夹头①的位置读取贯入深度
，并纪录贯入力及贯入量。例如
，100N-5mm

4.4   针贯入比的盘算示例：

在“4.3. a.”情形下, NP值为50N / 10mm-5N / mm
，在“4.3. b.”情形下, NP值为100N / 5-20N / mm1.

4.5   从下页所示的（贯入比和单轴抗压强度的）相关图
，可以从NP值确定单轴抗压强度。

例如
，若是NP = 5N / mm
，则单轴抗压强度为20x1021KN/cm2
，若是NP = 20N / mm
，则单轴抗压强度为75x102(KN/M2)[75kgf/cm2]
