产品先容

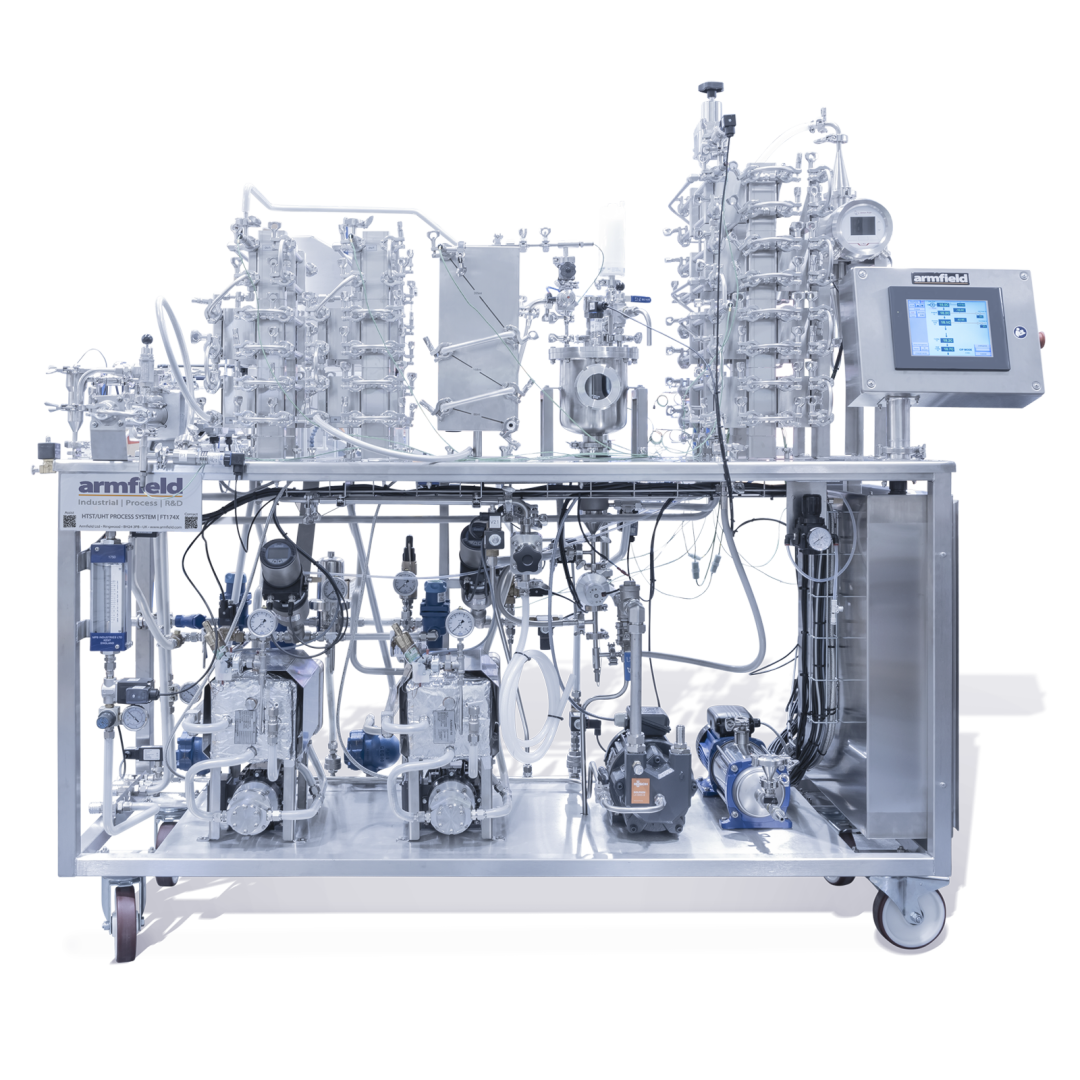

FT174XA HTST/UHT基本单位

基础单位包括一个不锈钢事情台，用于装置工艺装备，进料泵和进料缸，触摸屏控制面板，蒸汽管路组件和所有相关的电气控制装置，装置在IP65机柜中
；镜ノ晃冉涣髌魈峁┓务。

事情台下方是多个选项或配件的位置。这些包括真空泵，提取泵和CIP泵，均质机和热水循环器选项。

该系统是ArmBUS控制，与1080p 15“全彩触摸屏面板盘算机 (IP65)。触摸屏控制面板可以让用户很是友好的设置和监控加工参数。

这些，以及许多其他选项，使多个
？榘ㄔ谕骋桓鱿低持，通过无邪的产品软管重新设置，使用快速释放毗连，提供了无邪的工艺顺应性。

灭菌选项使其与Armfield无菌灌装事情台相连，纵然在使用长保温管和/或下游均质时，也可以生产无菌产品。

与所有UHT Armfield系统一样，它作为标准配备了卫生级配件。

使用系统的菜单功效，可以编辑、存储和快速切换差别的加工参数。同样辅助装备，如均质机和无菌灌装台也从这个面板控制。

该系统可以快速利便地毗连到其他自力的Armfield工艺项目，如混淆容器，冷水机(FT63或FT64)或无菌灌装系统(FT83XA)。

预热段

温顺的预热作用是通过在亚大气压力下使用蒸汽实现的。这样，100 - 60°C或更低的稳固温度是可行的。蒸汽压力/温度的控制是通过手动蒸汽控制阀或自动PID控制是一个可用的选项。热水预热，使控制从情形温度到低于100°C可按要求提供。

主加热段

蒸汽被应用到产品热交流器的加热部分的服务端，使用一个电子气动蒸汽控制阀。

产品温度在热交流器(或保温管)的最后丈量，该值由PID控制算法用于控制蒸汽调理阀，确保维持用户界说的设定点。

相同的蒸汽输出和控制阀用于为可选的直接蒸汽注入
？樘峁┱羝缟。

可凭证要求提供高压热水加热系统。

一级冷却段

冷却水应用于产品换热器的冷却段，流量可控且可丈量。

二级冷却段(可选)

使用外部冷冻水或乙二醇供应的特殊热交流器。

可供选择的是循环冷水机，如Armfield FT63, FT64或其他冷冻/冰水供应。

进料系统

螺杆泵用于在较宽的液体粘度规模内坚持一致的容积流量。它由一个食物级橡胶定子内的不锈钢转子组成。泵与产品接触的所有金属部件均接纳316L不锈钢或其他食物级质料制成。

该泵提供了一个很是普遍的流量能力，从低至10升/小时到高达150升/小时(用于CIP)。该泵配有一个进料缸和液位传感器，一个减压阀和温度和压力传感器。

特点和优势

1. 用户自界说设置度高

流量计(电磁)(FT174XA-40)

标准单位从进料泵盘算出流量。这关于大大都应用是准确的，但在很是高的精度要求，如药物剂量，电磁流量计可用于准确丈量产品的流量。

间接加热产品分流(FT174XA-22)

若是最高温度低于临界值，产品就可以从下游加工中转移出去。这使得下游加工线坚持无菌。

气动背压阀(FT174XA-42)

FT174-42是一种气动夹管阀，为含有颗粒的产品提供更好的压力控制。

装备灭菌选项(间接)(FT174XA-45)

灭菌是通过在冷却管外部施加蒸汽而不是冷水来实现的。这对冷却管举行了消毒，并提供了对下游均质机举行灭菌的动力。这只用于对系统举行间接灭菌。

数字可控预热(FT174XA-46)

该选项将数字控制添加到HMI。它用PID控制的电动气动阀取代了标准的手动预热控制阀。

直接喷射
？(非无菌)(FT174XA-49)

该可选项包括:

蒸汽调理装置-内置于服务装置框架内。

包括一个食物级蒸汽过滤器，以清洁任何杂质从蒸汽之前注入

蒸汽注入端口

带雷达液位传感器的真空容器(支持发泡产品)

容器入口的背压阀

管状HE(两管)用于抽油泵前的冷却

压力(真空)传感器和温度传感器

真空泵组件，带有隔离阀和排气阀

抽吸泵将容器内的内容物抽离真空。

当直接注蒸汽加工时，管式/板式热交流器用于预热。

产品流速通常为10-30升/小时。

直接蒸汽喷射
？(无菌)(FT174XA-55)

分流阀使产品被分流脱离容器，直到它完全抵达温度，在处置惩罚历程中坚持容器无菌。该
？槭巧鲜龇俏蘧
？榈奶婊患苹，该
？榫尚薷，使灭菌成为可能。

它被设计用于与FT83无菌灌装台一起使用。

该可选项包括:

DSI
？(非无菌)中的所有物品(FT174XA-49)

真空室前有一个卫生的分流阀

排生产品的冷却热交流器

无菌通气管

灌装台处的第二个阀门和疏水阀(FT83)

蒸汽用于灭菌系统，通过直喷口注入。

可控制冷却系统(FT174XA-51)

此选项与二级冷却一起使用，允许用户界说出口产品温度。

CIP系统(FT174XA-52)

专用离心泵，以增强FT174XA上标准CIP设施的标准能力。若是选择其中一种直接加热要领，则此选项是须要的。

自动转换吸式进料组件(FT174XA-53)

该选项允许从上游的储罐或容器中抽取产品。

在低液位的情形下，在系统切换到水之前，会给出10秒的忠言。这可以在需要时在HMI上反转。这意味着该历程不会因干式泵清静关闭而中止，因此下游无菌性不会被破损。

加压热水加热回路(FT174XA-58/FT174XA-59)

此选项可用于预热和主加热。它是蒸汽和产品流之间的二次热水加热回路。

这可以准确控制在情形温度和100°C之间的历程温度。这对敏感产品或卵白质或糖含量高的产品特殊有用。

刮板式换热器(FT174XA-75)

刮板式换热器可用于加热和冷却您的产品，并可装置在任何位置(预热，主加热，冷却)。当加工粘性产品时，特殊是当它们是非牛顿流体时，它们特殊有用。产品流速通常为10-20升/小时。

集成均质机组件(FT174XA-91)

集成在FT174XA框架中，可以实现上游或下游的均质化。双活塞，两级可变流量均质器，压力可达400bar或者600bar。包括脉动阻尼装置，一个排气阀来控制输入压力，加上温度，产品线压力和均质压力传感器。均质机由FT174XA触摸屏控制。泵速可自动控制，以匹配产品流量。

一套静态混淆器(FT174XA-21)

静态混淆器增进管内湍流，改善传热。一套为一根管提供混淆器。

管式换热器(FT174XA-26)

一套由4根带温度传感器的管子组成。产品流过中心，而服务流体(加热或冷却流体)流过外管(通常高达60升/小时)。

一级冷管式换热器(FT174XA-27P)

一套由4根带温度传感器的管子组成。冷却介质为自来水。

二级冷管式换热器(FT174XA-27S)

一套由4根带温度传感器的管子组成。冷却介质为乙二醇/冰水
？晒┭≡竦氖茄防渌，如Armfield FT63, FT64或其他冷冻/冰水供应。

加长板式换热器(FT174XA-36)

单级板式换热器由18个板组成
？捎糜谠と取⒅魅(间接)或一次冷却。FT174XA-36可以与管式热交流器混淆和匹配使用。

双板换热器(FT174XA-36-DUAL)

关于二级冷却，需要这种PHE。冷却介质为乙二醇/冰水
？晒┭≡竦氖茄防渌，如Armfield FT63, FT64或其他冷冻/冰水供应。

它还包括用于一级冷却的板。(当使用两段加热或两段冷却时需要此选项。)

可调保温管(FT174-65)

为20升/小时的流速提供15、30、45、60、75、90、105和120秒的保温时间。注:FT174XA通过现实流量实时盘算保温时间。

其他保温管

可以提供其他的保温管，以知足您的保温时间和流速要求。请与我们联系您的详细要求。

侧板(FT174XA-80)

侧板，用于屏障框架内的组件，并为维护提供通道。

10L进料缸

基本单位配备一个5L进料缸作为标准。10L进料缸是可选的。

配套装备

多种装备可与FT174XA系统一起使用以增强整体工艺性能：

? FT83无菌灌装系统

? FT63/FT64冰水机

? FT140 混料缸

除了我们提供的标准产品，Armfield还可提供设计生产完全定制化的集成工艺系统以优化知足您的特定产品需求。

手艺参数
