海床静力触探试验系统系列先容——井下静力触探试验及采样系统Downhole CPT
宣布时间：2018-11-28 浏览次数：5982 泉源：菠菜担保网
        海床静力触探试验（Seabed CPT）系统先容:
        将整套贯入装备稳固支持于试验孔海床面上，将探头通过探杆或套管从海床面一连贯入到土中 。其优点在于能够在空间上包管贯入路径的完整性，其弱点在于直接一连的贯入方法和触探基准决议了此种工艺不适合深层海底测试，如遇到深层贯入，很难包管贯入路径与海平面的笔直度，此时，需要提供较大的贯入力来平衡探杆匀速运动时土体爆发的摩阻力等等 。

        在现实工程中，我们经；嵊龅秸庵智樾危何颐切枰嗍逗４惨韵履臣嵊餐敛阆虏咳砣跬敛愕木擦Υヌ搅ρР问，但通例静力触探系统无法穿透上部的坚硬土层，以致我们无法获得下部软弱土层的静力触探力学参数 。针对这种状态，外洋开发了井下静力触探试验及采样系统，又称为Downhole CPT系统 。
        Downhole CPT系统的主要特点是将钻探和静力触探、采样等团结起来，接纳循环推进的方法，推进系统在钻孔内轴向定位并将静力触探头或采样器贯入到土体中，完成静力触探试验和收罗土样 。此时钻探的主要功效就是扫除触探已经完成的土层或者钻透静力触探无法完成的坚硬土层，以便最先下一回次的静力触探试验或接纳土样 。Downhole CPT系统在深层海底测试方面有优势，从理论上来说，Downhole CPT系统能够抵达的深度与可以钻进的深度是一致的，好比荷兰Fugro集团公司的Downhole CPT系统已经抵达海底以下数百米的探测深度，而荷兰Geomil公司的ORCA系统（即Downhole CPT）系统能够到1500m的探测深度 。
        下面以荷兰Geomil公司的ORCA系统为例，来详细先容Downhole CPT系统的事情方法 。荷兰Geomil公司的ORCA系统又称为近岸可伸缩一连钻进系统（图1） 。ORCA系统主要是从钻孔底部获取岩土工程数据 。经由岩土测试和取样，钻探继续前进，ORCA装置随之循环收罗数据，直到最终钻探深度为止 。该系统能够与GEOBORE-S钻杆或类似型号的钻杆配合使用，同时该系统也顺应其它型号钻杆（如BL PQ - API 6 5/8）的要求 。


菠菜担保网·(中国区)官方网站菠菜担保网·(中国区)官方网站菠菜担保网·(中国区)官方网站

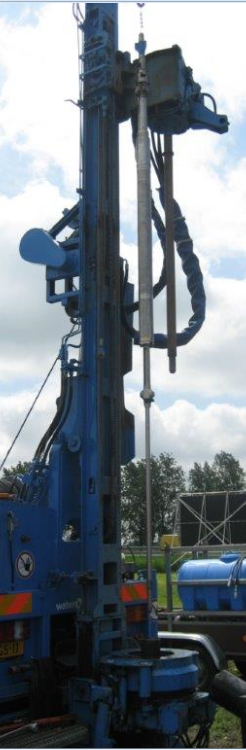

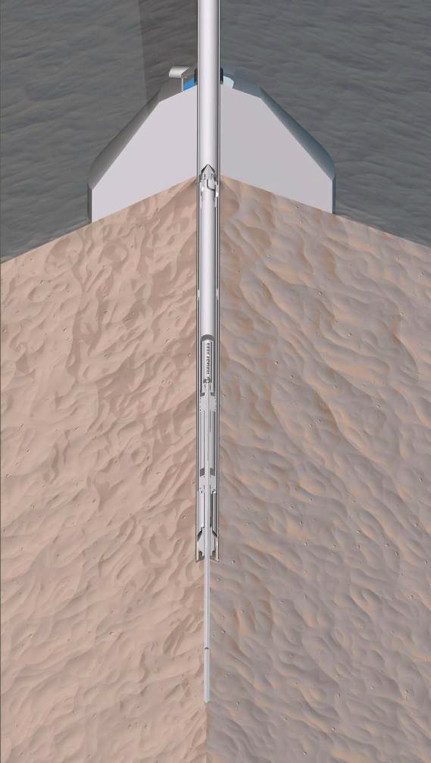

图1近岸可伸缩一连钻进系统


        ORCA系统由以下三种差别的井下钢丝绳工具（图2）组成：
        1.  ORCA CPTtool, 能完成最大推力为100KN的井下CPT试验 。顺应于10cm2的锥尖和5cm2锥尖，它应用于后者时推进力更大 。CPTtool最大行程为1.50米（可选3米），并且接纳了Geomil的数字式锥尖手艺 。
        2.  ORCA活塞取样器，能够从软土地基上获得原状土样（F= 3?，L =1.00米） 。样品提取后，取土管还能够再次使用 。
        3.  ORCA推进取样器，小巧轻盈但较量适合较差的土质（F= 3?，L =1.00米）
        另外还包括：高压水泵、钻孔（顶部）阀门、打捞工具、数据收罗系统 。

菠菜担保网·(中国区)官方网站

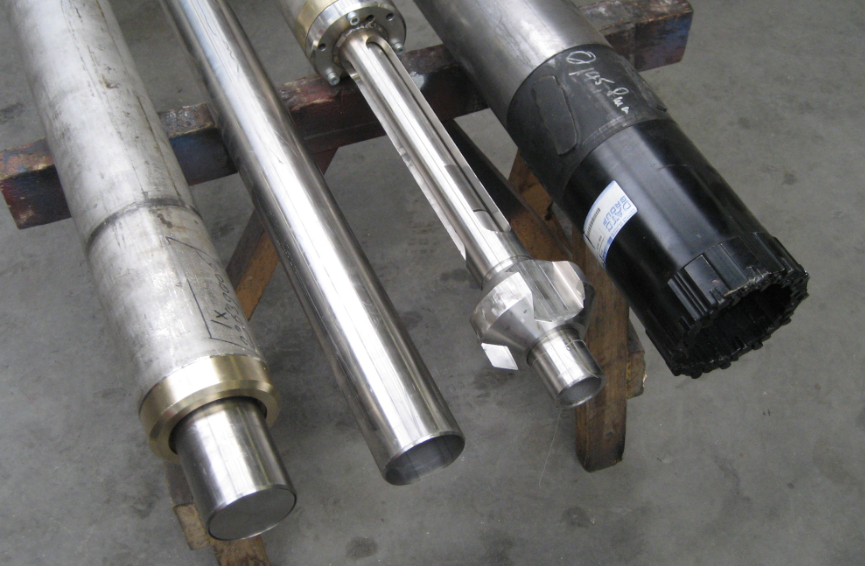

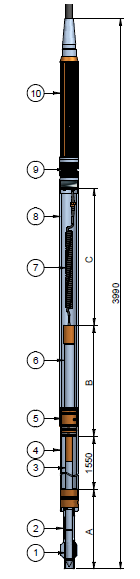

图2 ORCA系统组成
（从左到右，划分是ORCA-PSH 活塞取样器、ORCA-PST推进取样器、ORCA-CPT CPTtool及Geo bore-S 外筒等）


       如您想相识更多该产品及其应用的信息，接待垂询Geomil署理服务商菠菜担保网：服务热线400-700-9998，邮箱marketing@epc.com.hk 。
