CAPWAP剖析不应该只是盲目地追求盘算曲线与实测曲线差别较小化。在拟合剖析的历程中 ，剖析职员应该对每一个参数的选择有充分的熟悉。只有所有的模子参数能够形成一个合理的组合 ，这时最低的拟合质量数才可作为权衡拟合效果的标准。例如 ，在桩运动速率很是低的情形下（攻击速率低 ，阻力相对较高） ，或者土层是高粘性土或淤泥质粘性土 ，使用很是高的阻尼系数是可以诠释的。相反 ，若是桩是打入岩层的 ，那么高阻尼就不太说得通了。
自动拟合AC ，基本上遵照的是推荐的拟合流程 ，不过 ，建议祖先工拟合到一个相对理想的阶段再使用自动拟合。然后自动拟合可以对其举行自力的检查优化。在CAPWAP2014中 ，是不允许上来就使用AC的 ，要求我们必需通过手动拟合 ，将MQ降低25%之后 ，才可以使用AC。最后 ，由于CAPWAP剖析涉及到土壤的非线性行为 ，以及大宗的未知数 ，以是 ，在最先剖析的时间 ，实验多种差别的参数组合 ，再给出最终结论就很主要了（好比 ，端阻力和侧阻力的差别漫衍 ，或者阻尼系数和弹限的转变）。别的 ，在输出最终拟合效果之前 ，建议适当调解静阻力值（使用RD或AQRD功效） ，以便抵达较好拟合效果（MQ值较低）。
CAPWAP拟合剖析中 ，需要划分建设桩模子和土模子 ，一样平常桩模子以传感器以下桩长LE为基础 ，1米一个单位 ，共Np个桩单位（p即pile） ；而土模子则以入土深度LP为基础 ，通常2米一个单位 ，共Ns个土单位（s即soil）。因此在拟合之前 ，应确保原始数据中LE、LP参数准确输入。以是 ，通例剖析包括以下未知数（Ns=桩侧土阻力单位数）：
因此 ，正常情形下 ，就有Ns+12个未知数。虽然了 ，若是再使用单个单位差别的弹限 ，差别的阻尼值或乘子 ，1-2个特另外桩端阻力值 ，差别的重复加载水平 ，辐射阻尼 ，桩侧土塞 ，桩侧阻尼类型选项 ，以及剩余应力剖析 ，那么未知数的数目又会大大增添Ｋ剂康皆鎏碚庑┎问岷芎榱髌缴显鎏砥饰龅牟蝗范ㄐ ，以是建议只有当通例参数都调解了 ，但剖析效果还不睬想的时间再使用这些参数。
|
举行拟合剖析的时间 ，应遵照以下办法： |
|
|
1 |
选择合适的信号 |
|
2 |
检查数据并举行适当的调解 |
|
3 |
建设桩模子（指非匀称桩 ；若是是匀称桩 ，则软件自动建设模子） |
|
4 |
信号拟合 ，获得拟合效果 |
|
5 |
输出拟合效果 |
|
6 |
输出效果诠释 |
每一个办法都要求仔细剖析并检查。鉴于重大的工程情形 ，如锤类型及性能各异 ，桩身尺寸 ，质料 ，施工历程 ，土类型 ，测试的时间及方法都有很大差别 ，因此 ，我们只能或许的总结出一个乐成剖析的框架。并且 ，每一次对现实案例的剖析历程 ，都可以为剖析职员提供一次全新的学习履历。以下 ，我们会对一些须要的剖析办法举行解说 ，您可以从软件的“HELP”菜单中找到更多的细节信息。
有证据批注 ，信号选择是CAPWAP剖析中主要的一步：若是选择的信号质量有问题（好比偏心严重 ，螺栓松脱 ，标定系数过失 ，电缆问题等） ，或者是难打情形中的低能量信号 ，易打情形中的高能量信号 ，复打中较靠后的信号 ，或者距离打桩竣事太靠前的信号等 ，CAPWAP剖析得出的效果可能都不是我们想要获得的效果。
以下 ，我们总结了一些关于信号选择的指导 ，不过 ，我们应该意识到 ，任何指导都不可能面面俱到或者是完善的 ，因而剖析职员自己也要做出一定的判断：
不管什么情形 ，选择数据质量好的信号都是至关主要的 ，若是选择的信号质量欠好 ，可能导致你多花好几个小时的时间去剖析 ，最后照旧不可获得一个很好的拟合效果。纵然拟合的效果还不错 ，这个效果也是不可靠的。数据质量欠好的情形可能有以下几种：
以是 ，我们可以通过以下标准来对信号质量举行大致的评估：
关于所有的测试来说 ，往往都不可能是完善的 ，而CAPWAP剖析又需要相对准确的数据 ，以是 ，就有可能也有须要对实测的力和速率数据举行一定的调解。其他尚有一些参数可能需要调解 ，如标定系数 ，滤波或者平滑 ，时间调解 ，幅值调解等。有三个差别的调解是必需要思量的：
标定系数在一定规模内调解时可以的。由于力和加速率传感器的标定系数总体上保存约莫2%的误差 ，混凝土和钢的质料特征 ，也可能导致标定系数泛起一定的误差。以是回放系数RF（Replay Factor）在0.98-1.02之间调解是合理的 ，一样平常不要凌驾0.95-1.05。
关于很长时间段内的加速率举行积分 ，可能会积累爆发所谓的加速率零漂。以是就有须要对加速率零线举行稍微的调解。加速率调解可能是最重大的调解了 ，它可能会对拟合历程爆发影响 ，从而也会影响到承载力 ，使用也相对较量频仍。不过 ，这个调解很是主要 ，尤其中选择了锤击数拟合的时间。相比于桩顶周围实测的加速率值而言 ，这些调解的幅值是很是小的。
另一个调解 ，时间或者相位调解（PDA中称之为VT） ，就相对没那么主要 ，偏修饰性的调解。这个调解的量正常只有一个时间增量的级别（通常1ms以内）。调解的标准是使得上行波在速率曲线的第一个峰值处更平滑。
一样平常来说 ，我们都建议先差池数据举行调解 ，而只有在拟合历程中明确发明 ，不调解就很难获得好的拟合效果的时间 ，才举行数据调解。PDA软件的默认调解一样平常都能得出较量合理的效果。

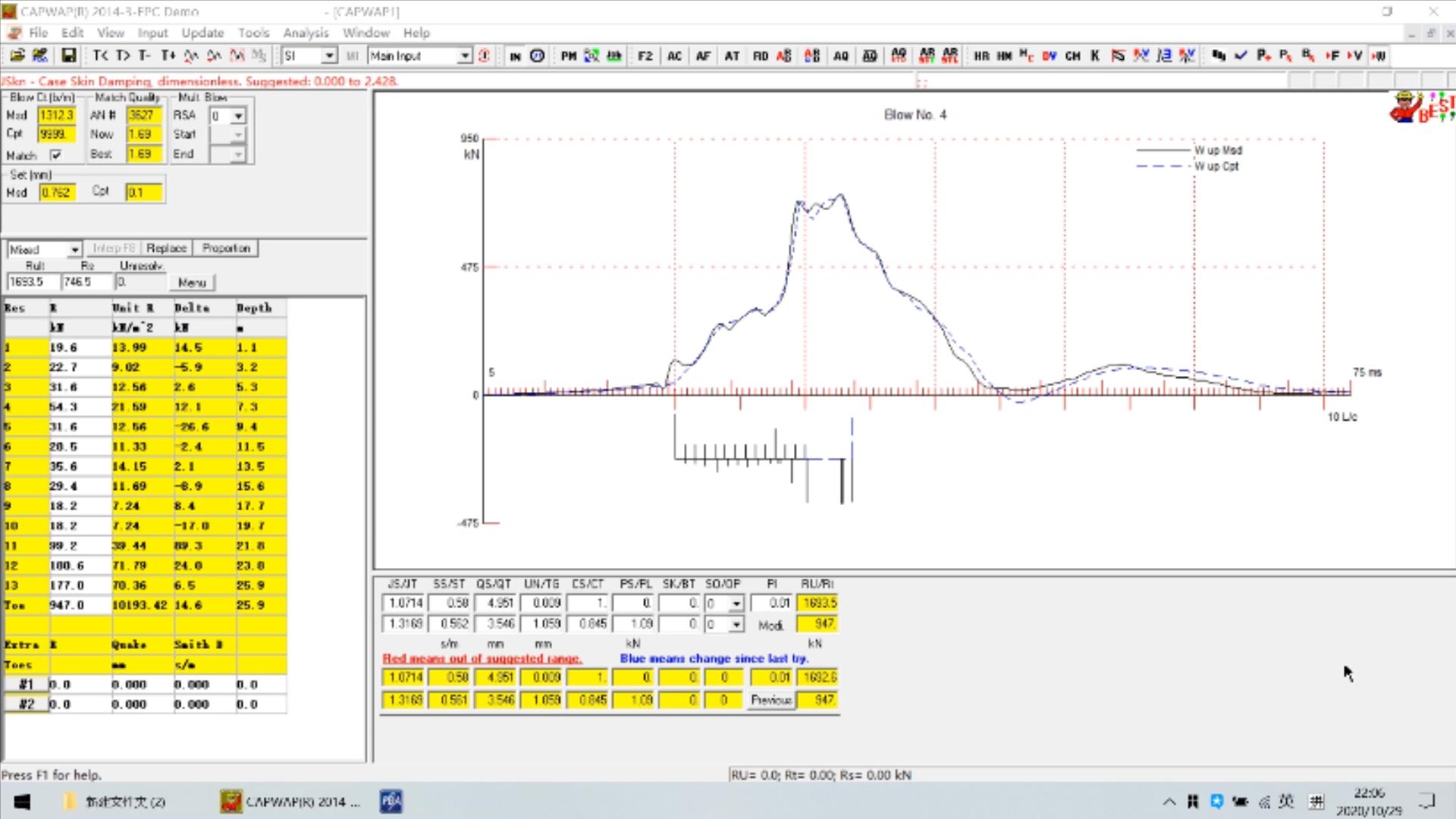

数据导入 ，举行适当调解 ，建设了准确的桩模子后 ，就可以最先信号拟合了。拟合历程必需从左往右举行 ，从锤击最先到信号竣事。在拟合刚最先的时间 ，CAPWAP会以凯斯法为基础给出一个承载力值 ，以上行波的形状为基础给出一个起源的阻力漫衍 ，关于短桩来说 ，可能就是三角形漫衍。同样 ，CAPWAP也会给出波动方程的一些标准参数 ，如阻尼和弹限。
用户需要完成以下事情：
01
关于非匀称桩 ，在PM中输入桩模子 ，条件是桩模子已知 ，关于灌注桩 ，截面积沿着桩长的转变可能是未知的 ，这就需要有履历的剖析职员凭证混凝土浇灌纪录 ，以及土层信息举行判断 ，给出一个合理的模子。
02
通过调解单个土单位的阻力以及总阻力 ，来提升第一个2L/C内的拟合效果。在输入土阻力值的时间 ，Delta值可以起到辅助作用 ，Delta体现的是每个单位位置 ，盘算的值与实测值的差值。
03
关于紧接着2L/C之后的部分 ，调解端阻力和桩端弹限（和/或土隙） ，或者同时调解总阻力和桩端弹限和桩端阻尼参数。
04
调解总阻力 ，桩侧和桩端阻尼来优化2L/C之后的曲线 ，然后回到第2步。
05
2L/C的位置 ，可以实验选择差别的桩端阻尼类型OP来优化 ，OP通常不是0就是2 ，然后回到第3步。
06
关于曲线较量靠后的部分 ，可以通过卸载弹限和卸载参数来举行优化。由于这一步也会对曲线前部有影响 ，以是还需要回到第2步 ，再次剖析。
07
实验差别的总阻力 ，从第2步最先重新剖析。
08
回首一下 ，看是否需要修改桩模子 ，若是需要 ，从第1步最先重新剖析。
